Programmieradapter für Atmel AVR Controller für die Parallele Schnittstelle


*** Nachbau der Hardware und Nutzung der Software für nichtkommerzielle Zwecke erlaubt ***



Haftungsausschluss

  1. Jeder verwendet die zur Verfügung gestellten Informationen auf eigene Verantwortung.
  2. Ich hafte in keinster Weise für Schäden, welche durch die Schaltungen oder durch sonstige Informationen von meiner Seite entstehen.
  3. Ich übernehme keine Funktionsgarantie und garantiere nicht für Fehlerfreiheit.
  4. Die angegebenen Schaltungen dürfen nur von einem Fachmann in Betrieb genommen werden welcher über die notwendigen Kenntnisse der Elektronik verfügt und die entsprechenden Sicherheitsvorschriften kennt.

Beschreibung:

Programmieradapter für die parallele PC Schnittstelle zum programmieren von Atmel AVR Mikrocontrollern.
Als Programmiersoftware kann z.B. Ponyprog verwendet werden.
Die grüne LED zeigt an, ob die Betriebsspannung am Adapter anliegt, die Rote leuchtet während dem Programmiervorgang.
Die Betriebsspannung wird von der zu programmierenden Schaltung geliefert.
Sowohl die 10-polige als auch die 6-polige Atmel-AVR-Programmierschnittstelle ist herausgeführt.


Bilder:

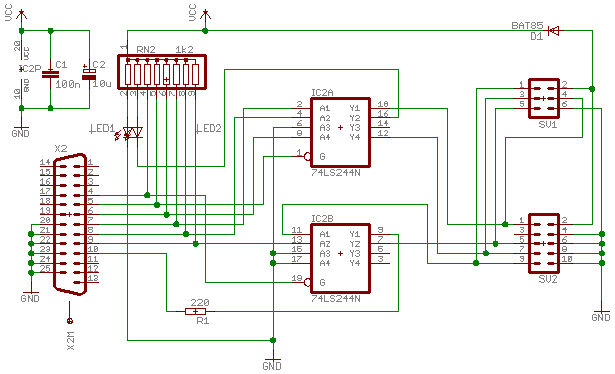

Schaltplan und Layout:

Draufsicht "durch" die Platine:


Stückliste:

C1 100n, RM2.5, Vielschicht, 20%
C2 1u .. 10u, >5V, RM2.5, (Subminiatur-) Elko / Tantal-Elko
D1 Schottky Diode, z.B. BAT85
LED1 low current LED, 3mm, grün
LED2 low current LED, 3mm, rot
IC2 74LS244 oder 74HC244
R1 220
RN2 1k2, Widerstandsnetzwerk SIL9
SV1 Wannenstecker 6-pol (oder Stiftleiste 2-reihig, 6-pol., RM2,5)
SV2 Wannenstecker 10-pol (oder Stiftleiste 2-reihig, 10-pol., RM2,5)
X2 D-Sub-Stecker 25-pol., gewinkelt
o---o

3 x Drahtbrücke (z.B. 0.6mm versilberter oder verzinnter Kupferdraht)

optional 30 cm Flachbandkabel 10-pol. bzw. 6-pol. (oder 16-pol. zum durchtrennen) für Programmierkabel
optional Pfostensteckverbinder je 2x 10-pol. und je 2x 6-pol.



Download (Schaltplan und Layout):

 Aktuelle Version:
AVR_icsp_adapter_par_01b.zip
